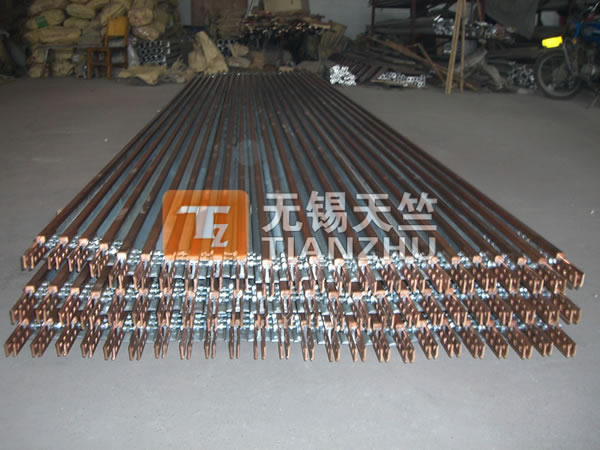

刚体滑触线

2021-06-11 10:50 已有人浏览

分类刚体滑触线

产品刚体滑触线

尺寸

长度

价格按需求定价

电话 0510-85581001

公司可提供的产品有DHG塑料导管式滑线,滑触线,电缆滑车,集电器厂家,滑触线附件,DHGJ铝合金导管式滑线,DHH单极组合式滑线,DHR柔性滑线,DHK刚体滑线,C型电缆滑车等移动供电设备。本公司产品质量稳定可靠,可与国内外同类产品进行可靠性互换。

详情介绍



一:产品特点


刚体滑触线优点:适用于异常高温等恶劣环境的滑接输电装置,产品重量轻,维修方便,安装空间小;接触性能良好,无拉弧现象;寿命长;接触电阻小。

应用领域:炼钢厂、铸造厂、炼焦等高温作业及港口、造船业等。

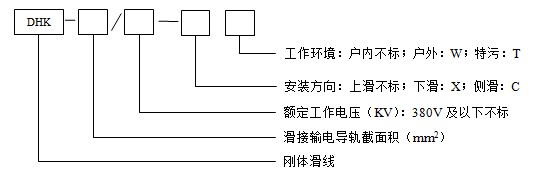

二:刚体滑触线型号、规格


a. 刚体滑线

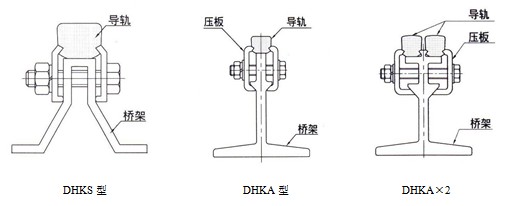

1) 拼装式刚体滑线(DHK型)


注:根据桥架材质不同:钢制桥架(DHKS)和铝制桥架(DHKA)

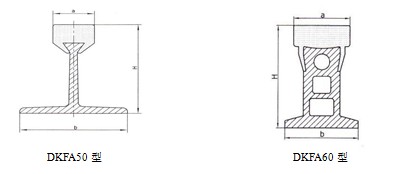

2) 铜铝复合滑线(DKFA型)

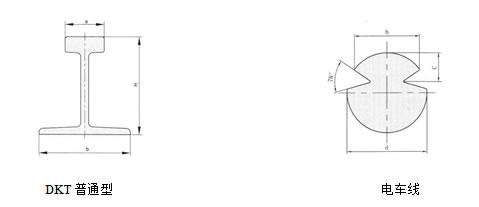

3)一体式滑线(DKT型)

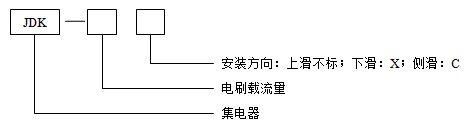

b. 集电器


㈠电刷载流量:300A、400A、600A、1000A

㈡安装方向:上滑不标 ;下滑:X ;侧滑:C

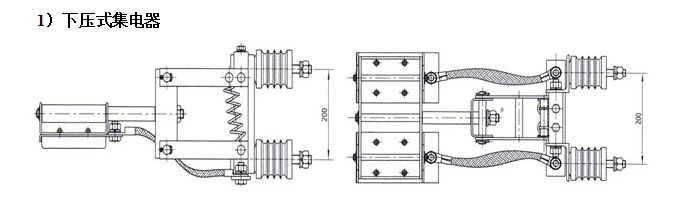

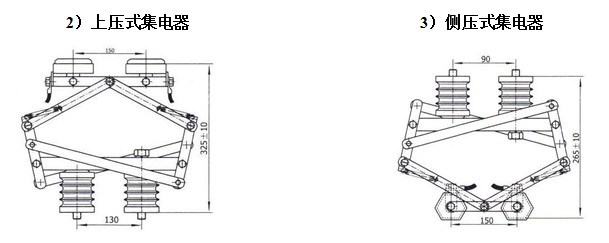

㈢集 电 器: 刚体滑线用集电器




三:刚体滑触线主要技术参数

序号类别指标值
1安全海拔高度≤2000米
2安装等级III级
3周围环境温度-45℃~+150℃
4周围环境湿度≤95%
5污染等级4级
6短时耐受电流20倍额定电流 1s
7化学腐蚀能耐酸、耐碱、耐盐雾腐蚀
8执行标准Q/320211ADZ004-1996

四:型号与基本数据


刚体滑线标准长度为6m


型号
截面积mm2额定载流量A铜导轨质量kg/m
DHKSDHKS-85853000.774
DHKS-1101104000.988
DHKS-1701705001.534
DHKS-2002006301.798
DHKS-2402407502.174
DHKS-32532510002.960
DHKS-54054016004.918
DHKADDHKA-858520000.774
DHKA-11011021500.988
DHKA-17017022501.534
DHKA-20020023001.798
DHKA-24024024502.174
DHKA-32532526002.960
DHKA-54054030504.918
DHKA×2DHKA-85×217026001.548
DHKA-110×222027501.975
DHKA-170×234032003.067
DHKA-200×240035003.596
DHKA-240×248036004.347
DHKA-325×275040005.920
DHKA-540×2108045009.837
DKFA50DKFA50-50
502251.42
DKFA50-1001002751.87
DKFA50-1501503252.32
DKFA50-2002003752.77
DKFA50-3003004753.67
DKFA50-4004005754.57
DKFA60DKFA60-32532511057.10
DKFA60-50050012808.66
DKFA60-700700148010.44
DKFA60-10001000178013.11
DKT50DKT50-55055016004.89
DKT50-65065025007.56
DKT50-85085025007.56
DKTDKT-5050502000.455
DKT-65653000.710
DKT-80803000.710
DKT-1001003800.890
DKT-120


五:集电器


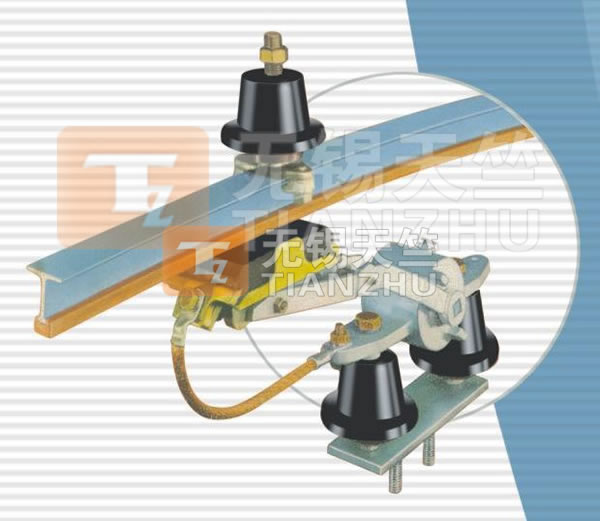

集电器是将滑线中的电能通过滑动接触输送给用电设备的装置。

JDS适用DHH(DHHT)型滑线、JDC适用DHS型滑线、JDT适用所有单极滑线

型号额定载流量A上压式质量kg侧压式质量kg下压式质量kg
JDK--30030010.49.89.5
JDK-40040011.510.89.8
JDK-60060019.517.816.9
JDK-1000100021.820.2

18.9

六:安装附件

序号

滑线型号

附件名称

DHKSDHKADKFA50DKFA60DKT50DKT
1导轨连接器KSLBLALB



2桥架连接器KSQLLAQL



3连接器

KAYL50KAYL60KAYL50KTL
4供电器KSGX(C)KAGXKFSG50KFAG60
KTG50KTG
5隔离段KSDDKADD

  KFDD
6温度补偿段KPZKPZ



7悬吊器




LTL
8张紧器




 KTJ
9
绝缘子低压型




 FJY
10绝缘子高压型




FJY
11支座




 FJZ
12支架





八:滑线安装注意事项

当通过以上几个方面仍无法满足要求或施工条件不允许时,必须采用增加轴助电缆并通过不同相之间跨接来降低滑线的阻抗。

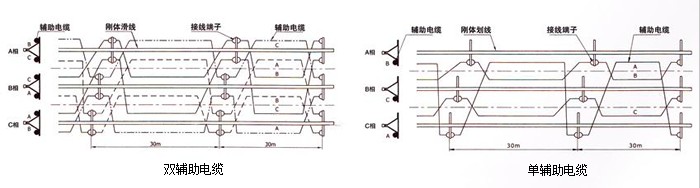

b 轴助电缆的安装方式

辅助电缆在不同的位置有不同的安装方式,本图是一种安装方式,仅供参考,可根据实际情况而设计。 9.jpg


热膨胀问题的解决


温度补偿的解决主要有两种解决方法,即分散补偿法和集中补偿法。

分散补偿法就是在每标准长度(6m)滑线之间预留伸缩空间,伸缩空间由安装环境温差确定;并且在每根划线上加一固定支撑点,其他支撑点采用浮动支撑。

集中补偿,即对某一长度滑线的伸缩进行集中补偿,通常采用补偿装置来补偿,对于符合是或一体式滑线通常采用集中补偿来解决热膨胀的问题,拼装式滑线通常将分散补偿和集中补偿结合使用。

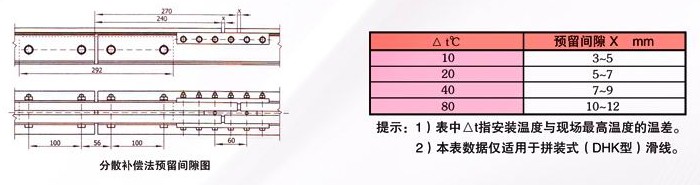

a 分放补偿法



b集中补偿

•集中补偿条件

全年温差大于30℃,

全线长度超过100m。

•集中补偿装置的数量及支撑件的布局

当全线长度低于100m(温差小于20℃)时,无需安装膨胀装置。

当全线长度超过100m或温差40℃>△t≤80℃,补偿装置间距L=42m;温差△t>80℃时补偿装置间距L=28m。


•采用集中补偿装置的特别要求

必须有效控制滑线的伸缩方向,由中心向两端伸缩。

各个膨胀装置应均匀吸收滑线的伸缩量。

每两个膨胀点之间中心处安装一个月仅仅一个固定支撑。


热膨胀问题的解决

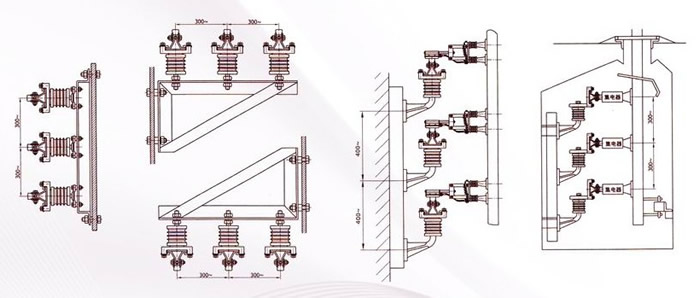

D滑线安装注意事项:

a拼装式滑线

•低压安装时,标准相间距为400 mm,***小不得小于300 mm。

•高压安装时,标准相间距为500 mm,***小不得小于400 mm;

•导轨压板间距与温差有关,温差低于80℃,间距为0. 5m;温差大于80℃时,小于85mm2导轨间距为0.33m,其余为0.5m。

b体式或复合式

•低压安装时,标准相间距为300 mm,***小不得小于250 mm。

•高压安装时,相间距不得小于450 mm。

•一体式或复合式滑线全线不超过100m时,应在中心处加一固定支撑。如图所示:


•为了使集电器碳刷磨损均匀不致出现沟槽现象,滑线按齿形方案进行安装如图所示:


安装举例



滑线阻抗


•降低滑线阻抗的方法;

•增加滑线导电截面;

•增加辅助滑线或藏小相间距;

•增加供电点数量。
