单极滑触线介绍

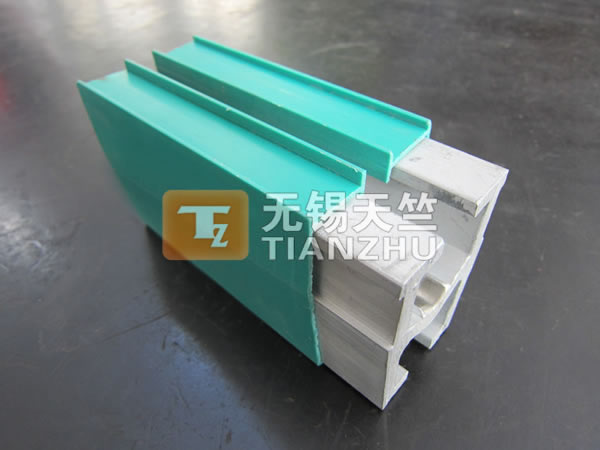

DHH-3000A

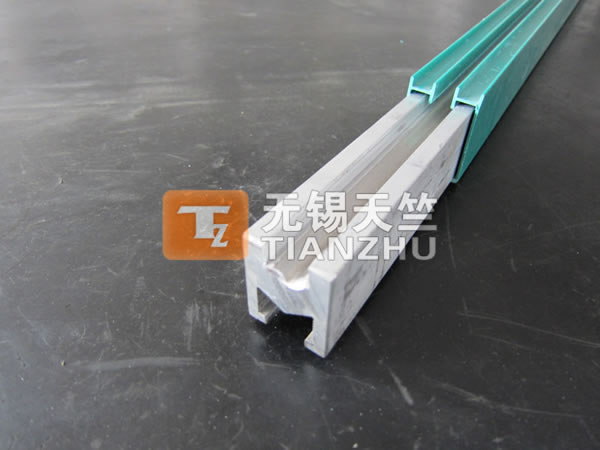

DHH-700/1000A

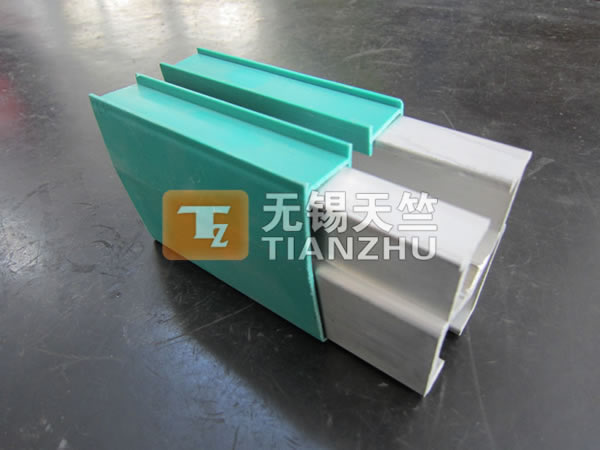

DHH-1600A
产品应用1

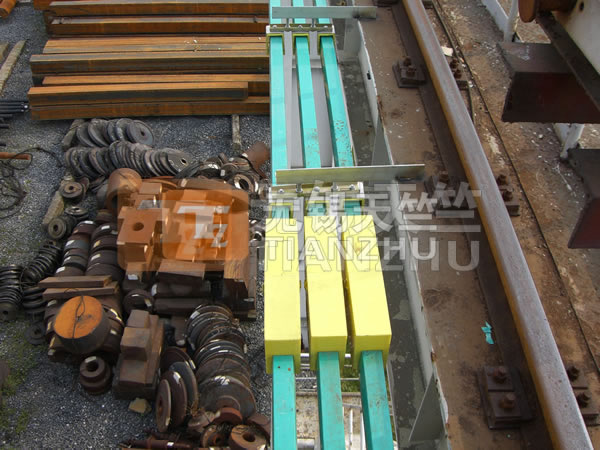

产品应用2
产品应用3
一：产品特点
DHH(DHHT)系列安全滑触线优点：安全；可靠；方便；经济。
应用领域：港口、钢厂、自来水、重型设备企业、大吨位起重机。
二：产品型号、规格
a.单极组合式滑线
㈠单级导轨连续载流量：250A ; 380A ; 500A ; 630A ; 800A ; 1000A ;1250A ;1600A ; 2000A
㈡单级导轨截面积：160mm2; 250mm2; 320mm2 ; 400mm2 ; 500mm2 ; 700mm2
㈢导电材质：T-铜；铝-不显示
㈣单极滑线:铝型材形状，H型，S型
a.单极组合式滑线
㈠电刷载流量：50A、200A、250A、400A、500A、600A
㈡特性：JDS适用DHH(DHHT)型滑线、JDC适用DHS型滑线、JDT适用所有单极滑线
㈢集电器：单极滑线用集电器
三：主要技术参数
1.安全指标
| 序号 | 类别 | 指标值 |
| 1 | 安全海拔高度 | ≤2000米 |
| 2 | 安装等级 | III级 |
| 3 | 周围环境温度 | -25℃~+55℃ |
| 4 | 周围环境湿度 | ≤95% |
| 5 | 污染等级 | 4级 |
| 6 | 绝缘介电强度试验 | 工频交流3000V、1min 无击穿闪烁现象 |
| 7 | 外壳击穿电压强度 | ＞20KV/min |
| 8 | 相比漏电起痕指数 | CT1＞600V |
| 9 | 抗非常热和着火试验 | 本生灯法合格；阻燃性能优良 |
| 10 | 短时耐受电流 | 30倍额定电流 1s;60倍额定电流 0.1s |
| 11 | 化学腐蚀 | 能耐酸、耐碱、耐盐雾腐蚀 |
| 12 | 外壳防护等级 | IP23 |
| 13 | 额定电流时温升K | ＜130℃ |
| 14 | 绝缘电阻 | ＞10 MΩ |
| 15 | 防触电等级 | 0级 |
2.主要性能指标
| 类别 | 指标值 |
| 输电导轨 | 符合：JB/T6391.1-92《起重机滑接输电装置型号和基本参数》 符合：JB/T6391.2-92《起重机滑接输电装置技术条件》 |
| 电刷 | 摩擦系数：0.2； 接触压降：0.15~0.3V； 运行1000KM磨损量：＜0.07mm； 电刷有效磨损：4~6mm |
| 集电器 | 主体材料：粉末冶金（铜和石墨） 环境温度：-40℃~+115℃ 运行速度：U≤360m/min 工作电压：不超过交流电660V或直流1000V 牵引力：F≤20N； 吸收运动误差mm水平方向：±40 竖直方向：±30 |
四：型号与基本数据
“H”型滑线：导线标准长度为6m
| 型号 | 截面积mm2 | 额定载流量A | 导体材质 | 电阻Ω/km | 阻抗Ω/km | 质量kg/m | 标准轨距mm |
| DHH-160/250 | 160 | 250 | 铝 | 0.1905 | 0.2195 | 0.48 | 50 |
| DHH-250/380 | 250 | 380 | 铝 | 0.1218 | 0.1642 | 0.72 | 80 |
| DHH-320/500 | 320 | 500 | 铝 | 0.0952 | 0.1455 | 0.88 | 80 |
| DHH-400/630 | 400 | 630 | 铝 | 0.0762 | 0.1338 | 1.12 | 80 |
| DHH-500/800 | 500 | 800 | 铝 | 0.0609 | 0.1258 | 1.52 | 80 |
| DHH-700/1000 | 700 | 1000 | 铝 | 0.0435 | 0.1184 | 2.02 | 80 |
| DHHT-125/400 | 130 | 400 | 铜 | 0.1765 | 0.1278 | 1.20 | 50 |
| DHHT-160/500 | 160 | 500 | 铜 | 0.1161 | 0.1594 | 1.49 | 50 |
| DHHT-250/700 | 250 | 700 | 铜 | 0.0743 | 0.1327 | 2.25 | 80 |
| DHHT-320/1000 | 320 | 1000 | 铜 | 0.0580 | 0.1244 | 2.86 | 80 |
| DHHT-400/1250 | 400 | 1250 | 铜 | 0.0464 | 0.1194 | 3.58 | 80 |
| DHHT-500/1600 | 500 | 1600 | 铜 | 0.0372 | 0.1161 | 4.47 | 80 |
| DHHT-700/2000 | 700 | 2000 | 铜 | 0.0265 | 0.1132 | 6.25 | 80 |
| DHS-250/400 | 250 | 400 | 铝 | 0.1219 | 0.1573 | 0.702 | 100 |
| DHS-400/700 | 400 | 700 | 铝 | 0.0762 | 0.1247 | 1.13 | 100 |
| DHS-800/1250 | 800 | 1250 | 铝 | 0.0381 | 0.0987 | 2.21 | 100 |
| DHS-1200/1600 | 1200 | 1600 | 铝 | 0.0254 | 0.0904 | 3.15 | 120 |
| DHS-1600/2000 | 1600 | 2000 | 铝 | 0.0190 | 0.0889 | 4.05 | 120 |
| DHS-2000/2500 | 2000 | 2500 | 铝 | 0.0152 | 0.0881 | 5.31 | 120 |
五：集电器
集电器是将滑线中的电能通过滑动接触输送给用电设备的装置。
JDS适用DHH(DHHT)型滑线、JDC适用DHS型滑线、JDT适用所有单极滑线
| 型号 | 额定载流量A | 质量kg | 应用范围 |
| JDS-50 | 50 | 0.2 | DHHT-25~70 |
| JDS-200 | 200 | 1.4 | DHH(T)-160 |
| JDS-250 | 250 | 3.3 | DHH(T)-250~700 |
| JDS-400 | 400 | 4.5 | DHH(T)-400~700 |
| JDS-500 | 500 | 5.2 | DHH(T)-700 |
| JDT-100 | 100 | 1.4 | 用双挑式DHH(T)DHS |
| JDT-400 | 400 | 9.8 | 用双挑式DHS |
| JDC-400 | 400 | 2.28 | DHS |
| JDC-500 | 500 | 1.0 | DHS |
| JDC-700 | 700 | 3.08 | DHS |
六：安装附件
| 序号 | 附件名称 | 适用DHH(T)型号 | 适用DHS型号 |
| 1 | 悬吊夹 | HXJ | SXJ |
| 2 | 连接器连接夹 | HLJ | SLJ |
| 3 | 供电器 | HGQ | SGQ |
| 4 | 端帽 | HDM | SDM |
| 5 | 组装臂 | FZB | FZB |
| 6 | 支架 | FZJD | FZJD |
| 7 | 热膨胀段 | HPZ | SPZ |
| 8 | 牵引器 | FQY | FQY |
七：产品实样
八：滑线安装注意事项
安装说明：
安装重要提示：
1)组装悬吊
调整悬吊螺栓，保证各导线水平和竖直方向上的直线度和相互之间平行度误差，其值不得大于5mm。
2)导线连接
导轨与导电板连接外用砂布打磨去除氯化层，擦干净；涂一层厚约0.2mm的导电膏，以减小接触电阻。
3)供电器的安装
除DHS-1600和DHS-2000型划线外，在连接罩两侧开电缆孔，开孔尺寸一般比电缆外径小2mm。
DHS-1600和DHS-2000型滑线，只需按布线图确定安装位置接入即可。
4)集电器的安装
根据集电器的极数和安装空间确定牵引器（通用型）的长度；
JDT型集电器安装高度尺寸请参阅本章集电器一节，JDS型集电器通常是安装到集电器横杆保持水平。
安装完毕，松开限位螺母并拆去限位板使集电器上下活动自如。
5)复检
检查滑线与起重备的运行轨道的平行度，要求不大于20mm，并拧紧所有紧固件。
连续使用1月后，再将所有紧固件拧紧一次。
滑线安装的几种形式：
